2015年10月、帝金株式会社はテロ対策のハイセキュリティーボラード製造の業界最大手「ATGアクセス社」と日本における戦略的パートナーとして業務提携契約を締結しました。

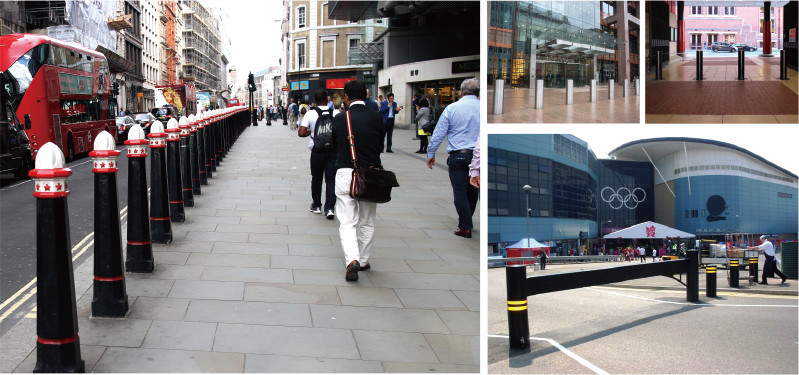

世界約50ヶ国で販売されるATGアクセス社のハイセキュリティーボラードは、2012年のロンドンオリンピックでは、オリンピックパーク全域や選手村・施設などで860本を越え、さらにメイン会場とは別の競技場は25ヶ所を数え、離れた会場のためには「バリアーインボックス」という一時的かつ移動可能な製品を開発し、オリンピックを成功に導いた実績があります。そして、それらの製品すべてに対して実車衝突テストを行って安全性を検証しています。また他にも、10数センチのごく浅い深さで施工できるタイプ（シャローマウントボラード）や、一時的に設置可能なテンポラリータイプ（サーフェスマウントボラード）、手動で開閉可能なスイングバータイプ（シティスケープゲート）など、常に最高で最先端のハイセキュリティーソリューションを開発し続けています。

帝金が上下式バリカーを世に出して、半世紀を経過しました。近年は、国内でも車両の暴走等による事故が問題視されることが多くなってきました。これからも帝金は「ハイセキュリティーボラード」の分野における「新たな創造と価値」を提案・提供してまいります。

衝突実験の動画はこちら

ATG Access Ltd.: CoBaCo House
North FloridaRoad Haydock Industrial Estate
Haydock WA11 9TP
Company number:2643622
VAT No:156 943 773
■ Europe-UK Office
■ USA Office
■ UAE-Dubai Office
■ South East Asia - Singapore Office

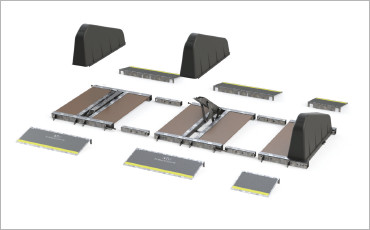

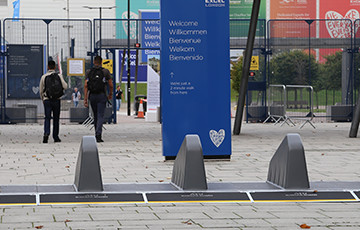

Surface Guard(置き型)

一時的なイベントでの保護目的とする置き型タイプのボラード
軽量な仕様の為、短時間で容易に設置が可能

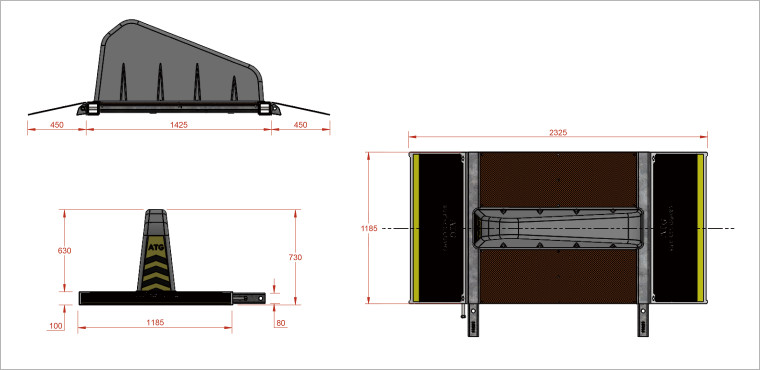

サイズ/地上高 730mm　土台高 100mm
ユニット寸法/1425mm×1185mm

≪セキュリティー評価≫
IWA 14 / 2500〔N1GC〕 / 48

イメージ(収納時)

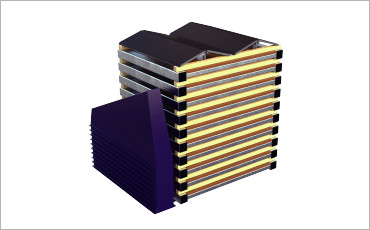

構造イメージ

Surface Mount Bollards(置き型)

一時的なハイセキュリティーを可能にする置き型タイプのボラード

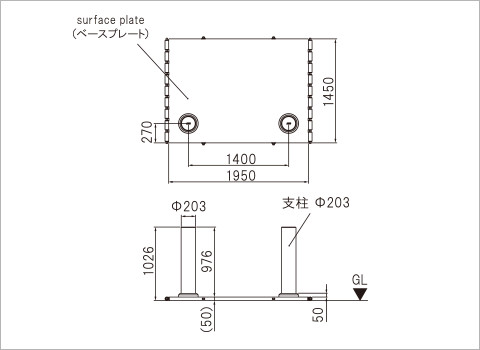

サイズ/支柱径 φ203・カバー径φ219　地上高1026mm(surface plate含む)
仕上げ/亜鉛メッキ後、塗装仕上仕様・亜鉛メッキ後、ステンレスカバー取付仕様
≪セキュリティー評価≫V / 7500(N2) / 48 / 90:0 / 0

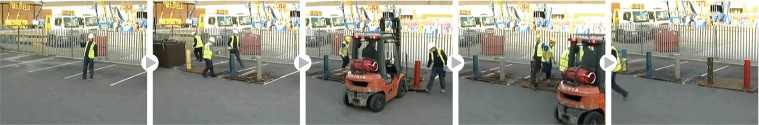

■施工方法(例:支柱6本の場合:約10分程度で設置できます)

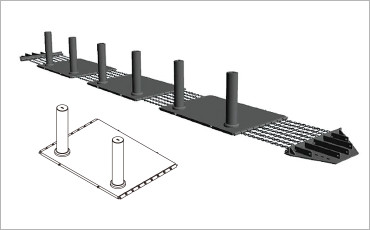

形状イメージ

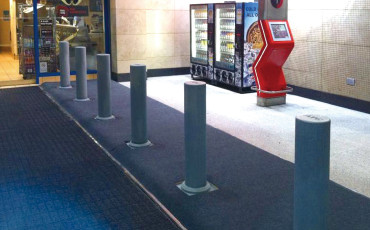

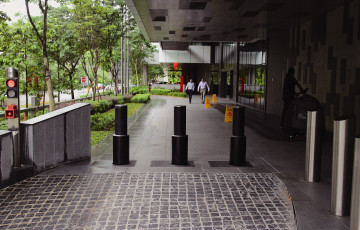

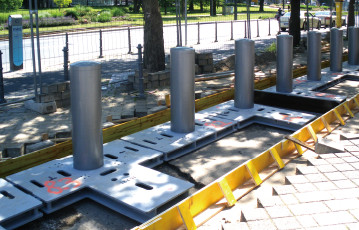

施工例

SP100(上下式/固定式)

手動で上下させるセキュリティボラード(支柱を軽く上げるアシスト機能付)

■サイズ/支柱径φ127・カバー径φ141(黄色反射テープ50ミリ幅)　地上高/891mm
■材質/ステンレス製
■揚力重量/約14.0kg

≪セキュリティー評価≫
V / 3500(N1) / 48 / 90:2.8 / 0

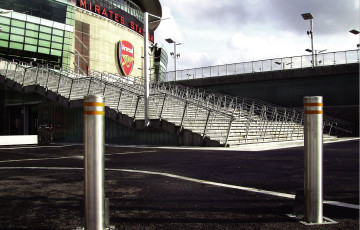

エミレーツスタジアム(イギリス　ロンドン)

SP400(浅型取付式/手動式/固定式/脱着式/自動式)

多様な操作方法と基礎設計に対応する汎用性の高い製品ラインナップ

【浅型取付式】
■サイズ/支柱径φ203・カバー径　φ219　地上高986mm　基礎深176mm
■材質/ステンレス製
■仕上/亜鉛メッキ仕様、塗装仕様、ステンレスカバー仕様

≪セキュリティー評価≫
V / 7500(N2) / 48 / 90:0 / 0

浅型取付式

≪施工≫
1.必要深さまで水平に掘削後、shallow mountユニットを任意の場所に吊り降ろす。
2.各ユニットをピンで連結後、コンクリートを隙間なく充填する。
3.ベース天板と同レベルまでコンクリートを平滑に充填後、インターロッキング等の仕上げを施す。

ロンドンオリンピックパーク
(イギリス　ロンドン)

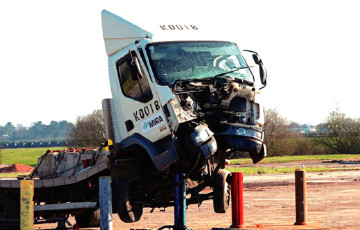

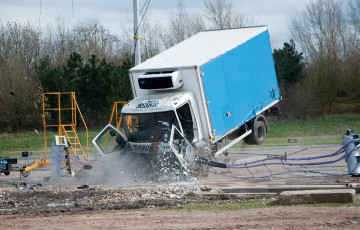

衝突実験
(車両重量:7500kg/約64km/h)

SP1000(浅型取付式/固定式/自動式)

衝撃試験結果が示す「SP1000」の驚愕の強度

【浅型取付式】
サイズ/支柱径φ305・カバー径　φ323　地上高1000mm　基礎深150・112mm
材質/ステンレス製
仕上/亜鉛メッキ仕様、塗装仕様、ステンレスカバー仕様
≪セキュリティー評価(基礎深 150mm)≫
V / 7500(N2) / 80 / 90:5 / 14

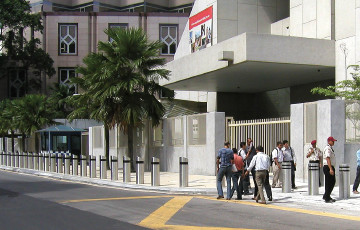

オーストラリア高等弁務官事務所
(マレーシア　クアラルンプール)

【固定式・自動式】
サイズ/支柱径φ305・カバー径　φ323　地上高1000mm
材質/ステンレス製
仕上/亜鉛メッキ仕様、塗装仕様、ステンレスカバー仕様
≪セキュリティー評価(自動式)≫
V / 7500(N2) / 80 / 90:0 / 10

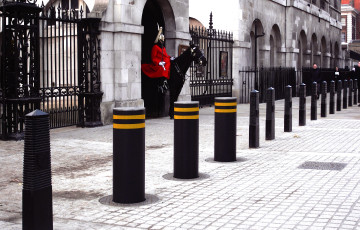

ウェストミンスター宮殿(イギリス　ロンドン)

SPシャローTT(手動式/自動式)

円滑な操作性と独自の複動引き込み式設計で浅型が特徴

サイズ/支柱径 φ209(頂部)・φ280(底部)
地上高 1000mm　基礎深 900mm
仕上/黒色シェラダイジング(亜鉛メッキ)
≪セキュリティー評価≫
V / 7500(N2) / 64 / 90:0.5 / 6.1

ATG Access SPシャローTTは円滑な操作を実現する独自の二段階上下式で、埋め込みが浅く済むことを特徴としています。BSI PAS 68:2010に準じた衝撃試験に合格し、時速64キロで走行する7,500kgのトラックを1m未満の侵入で阻止しました。SPシャローTTは市場でも独自の存在であり、このレベルのセキュリティー要件に対して最も浅い基礎のボラードソリューションとなっています。
この最新の技術革新は、地下公共施設または掘削スペース不足により問題が起きる恐れのある場所においてハイセキュリティー・ソリューションとしての自動式ボラードの使用を可能にします。
製品の地上高は1mですが、通常のセキュリティーの上下式ボラードよりも大幅に浅い、わずか900mmの基礎しか必要としません。

Westminster Bollard(固定式)

ウェストミンスター・ボラードは優雅にして堅固

サイズ/支柱273×133　地上高 1100mm　
基礎深 750mm
仕上/塗装または無塗装いずれかの特殊鋼
原鋼(無塗装)のまま、またはプライマー仕上のいずれかで提供可能

≪セキュリティー評価≫
V / 7500(N2) / 64 / 90:0 / 5.3

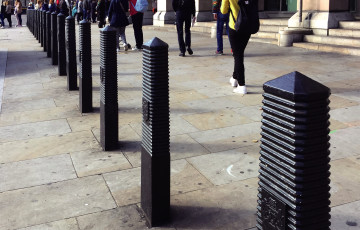

本来、ウェストミンスター市議会のために設計された本ボラードは、様式とハイセキュリティーが優先事項とされる建築情景にも適合するものです。外観はその時代に合わせて、リブのある形状と尖った頂が組み込まれ、正面の帯飾りには、企業のロゴをはめ込むための部分が設けられています。
ATG Accessのみが提供するこのウェストミンスター・ボラードは、微細加工が施された特殊鋼で製造され、高い衝撃「靭性」と破損することなく大量のエネルギーを吸収する能力を持っています。

セキュリティー評価について

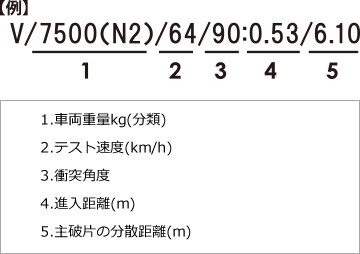

PAS68 Classification(イギリス規格・ヨーロッパ規格適応)

衝突実験(車両重量:7500kg/約48km/h)

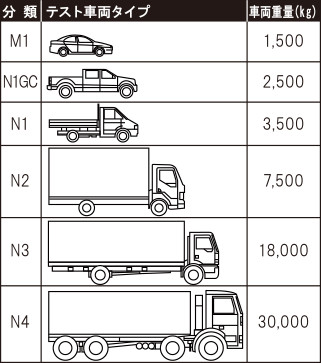

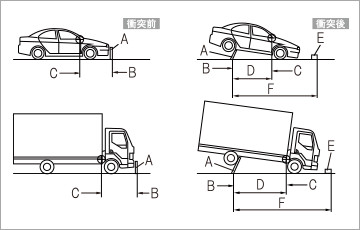

車両分類表

車両衝突条件

A.テストアイテム(ボラード)
B.テストアイテムの後面基準線
C.フロントガラス付け根とAピラーの交点(M1・N1GC)
D.進入距離
E.主要破片
F.破片分散距離
